Биття в кермі, тріщини, сині плями чи «скляний» блиск на диску майже завжди мають конкретну причину — і здебільшого це не брак диска, а монтаж, обкатка, колодки чи супорт. Нижче — 13 типових пошкоджень гальмівних дисків з офіційної «Оцінки рекламацій» Otto Zimmermann: що видно на диску, чому так стається, чим це загрожує і як цього уникнути.
Швидка діагностика
| Що помітили | Дивіться пункти |
|---|---|
| Биття керма чи пульсація педалі через 1 500–5 000 км після заміни | 1, 2, 4 |
| Биття одразу після монтажу | 3 |
| Синьо-чорні «гарячі плями» | 4, 6, 7 |
| Кольори мінливості (від біло-жовтого до сірого) | 5, 10 |
| Тріщини біля отворів під болти | 3 |
| Радіальні тріщини на робочій поверхні | 6, 7 |
| Волосяні тріщини між отворами перфорованого диска | допустимо — див. нижче |
| Тріщини всередині чаші (зона ручника) | 10 |
| Товстий шар іржі відшаровується | 8 |
| Блискуча «скляна» поверхня | 11 |
| Слід колодки не на всю ширину, смуги іржі | 12 |
| Одна сторона зношена сильніше, свист | 13, 4 |
| Диск дуже тонкий, «довга» педаль | 9 |
Монтаж
1. Забруднена посадкова поверхня
Що видно: Посадкова поверхня диска (там, де він прилягає до маточини) у мастилі чи пасті.
Причина: Не виконано рекомендацію з монтажу: диск і барабан ставлять чистими, сухими й зачищеними до металу.
Наслідки: Мастило збирає бруд, частинки затискаються між диском і маточиною — диск стає «криво» і з пробігом б'є дедалі сильніше. Биття керма й вібрація — приблизно через 1 500–5 000 км.
Як уникнути: Без мастил і паст на посадкових поверхнях; після монтажу перевірте биття індикатором на магнітній стійці — прямо на авто, без пробної поїздки. Інструкція з монтажу.
2. Вм'ятини й корозія на посадковій поверхні
Що видно: На посадковій поверхні відбитки й місцями іржа.
Причина: Маточину не зачистили або зачистили погано.
Наслідки: Між диском і маточиною затиснуті бруд та іржа — диск стає «криво»; биття керма через 1 500–5 000 км.
Як уникнути: Зачищайте маточину до металу й перевіряйте її на рівність; биття — індикатором. Допустиме биття диска.
3. Момент і порядок затягування

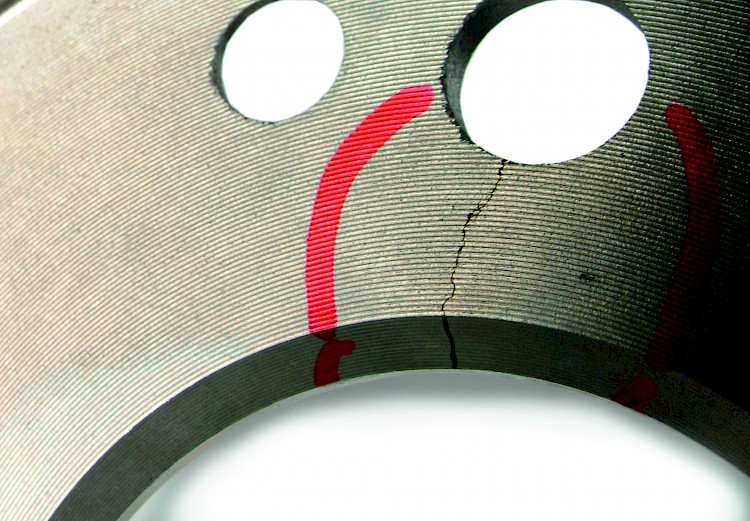

Що видно: Тріщини на посадковій поверхні біля отворів під болти.
Причина: Болти чи гайки коліс затягнуті з надмірним моментом або не в тому порядку — без урахування вимог автовиробника.
Наслідки: Диск стоїть «криво» і б'є одразу після монтажу; посадкова поверхня деформується, навіть якщо тріщин не видно.
Як уникнути: Затягуйте динамометричним ключем, з моментом і в порядку, які вказав автовиробник (навхрест).
4. Биття маточини
Що видно: Робочі поверхні диска зношені несиметрично, є синьо-чорні «гарячі плями».
Причина: Осі маточини й супорта не збігаються: маточина стоїть під кутом до супорта.
Наслідки: Пульсація педалі, биття керма, гірше гальмування, диск раніше доходить до межі зносу; постійне тертя кільця об колодку локально його перегріває.
Як уникнути: Перевірте биття маточини до встановлення нового диска; зношену маточину чи підшипник замініть. Биття й роль маточини.
Обкатка й експлуатація
5. Пропущена обкатка

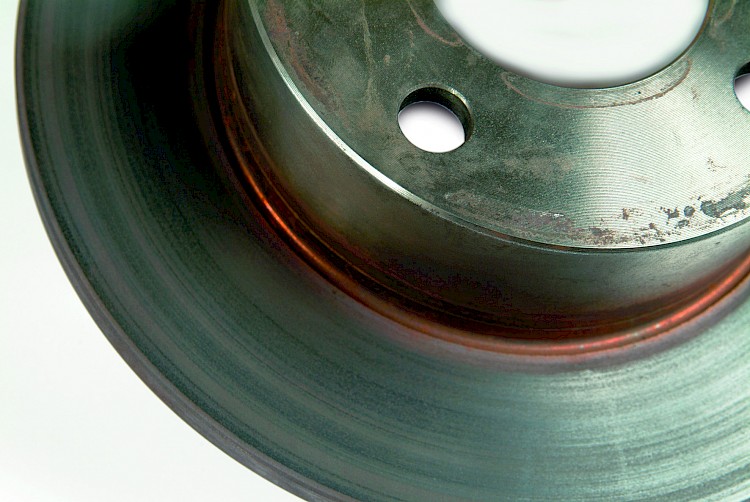

Що видно: Кольори мінливості на робочій поверхні й чаші — від біло-жовтого до сірого.
Причина: Надто коротка обкатка, різкі (екстрені) гальмування в перші кілометри, невідповідні колодки.
Наслідки: Пульсація педалі, биття керма, гірше гальмування; через перегрів змінюється структура й міцність чавуну.
Як уникнути: Перші 300 км — без різких гальмувань, колодки — Zimmermann або з допуском ECE R90. Як обкатати, які колодки ставити.
6. Інтенсивне використання

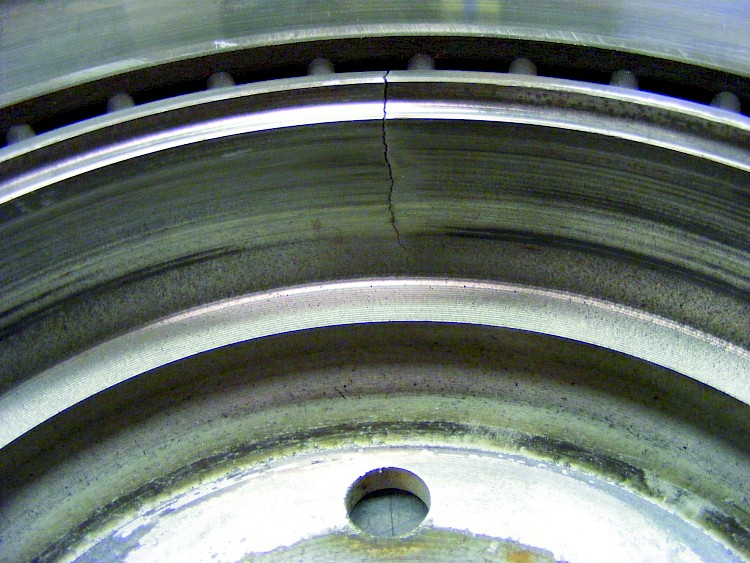

Що видно: Синьо-чорні «гарячі плями»; посередині кільця з сітки волосяних тріщин виросли великі радіальні тріщини.
Причина: Ті самі, що в п. 5, плюс стиль їзди: часті й сильні гальмування.
Наслідки: Пульсація педалі, биття керма, гірше гальмування; диск може тріснути наскрізь.
Як уникнути: Правильна обкатка, якісні колодки, під динамічну їзду — диски, розраховані на навантаження (Sport Z, Black Z, Formula).
7. Термічне перевантаження
Що видно: Синьо-чорні «гарячі плями», радіальні тріщини з сітки волосяних тріщин.
Причина: Перегрів гальм і стиль їзди: довгі спуски на гальмах, гальмування з високих швидкостей одне за одним.
Наслідки: Пульсація педалі, биття керма, гірше гальмування, гул і хрускіт; диск може тріснути наскрізь.
Як уникнути: Гальмуйте двигуном на спусках, давайте гальмам охолонути; диск з тріщинами — лише заміна разом з колодками.
8. Довгий простій

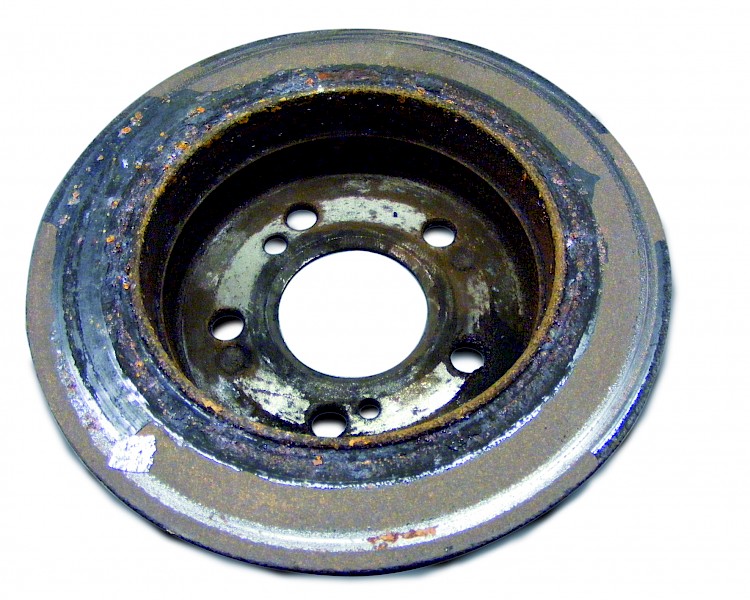

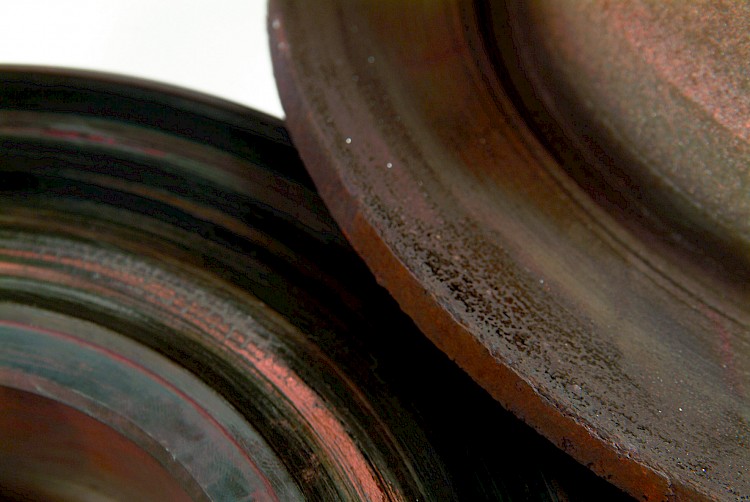

Що видно: Товсті шари іржі місцями відшаровуються від робочої поверхні.
Причина: Авто довго стояло, особливо після поїздок у вологу погоду.
Наслідки: Тверді частинки окалини ріжуть диск і колодки після того, як авто знову поїде; пульсація, тверда педаль, гул і хрускіт, биття керма.
Як уникнути: Не залишайте авто надовго після мокрої дороги; перед довгою стоянкою проїдьте й дайте гальмам висохнути. Після простою огляньте диски.
Знос
9. Диск тонший за мінімальну товщину
Що видно: Робочі поверхні дуже сточені: на краю видно чіткий уступ між зоною колодки й початковою товщиною.
Причина: Диск експлуатували значно нижче межі зносу. Мінімальна товщина (MIN TH) вибита на зовнішньому краї кільця або на чаші.
Наслідки: Биття керма, гірше гальмування, «довга» педаль; через перегрів кільце може відірватися від чаші.
Як уникнути: Міряйте товщину на кожній заміні колодок і шин. Мінімальна товщина: таблиця для популярних авто, що перевірити при заміні шин.
Колодки, супорт і стоянкове гальмо
10. Несправне стоянкове гальмо
Що видно: Радіальні тріщини в зоні стоянкового гальма (всередині чаші), що місцями переходять на робочу поверхню; кольори мінливості.
Причина: Їзда із затягнутим стоянковим гальмом, тросики чи механізм туго ходять або не працюють.
Наслідки: Перегрів: кільце й чаша можуть тріснути наскрізь; сильний гул і стук при гальмуванні, скрегіт і тріск при затягуванні ручника.
Як уникнути: Перевіряйте хід ручника й тросики на кожному ТО; не їдьте з увімкненим стоянковим гальмом.
11. Засклені колодки й поверхня диска
Що видно: Блискуча «скляна» робоча поверхня, в неї вгоріли частинки колодки.
Причина: Неякісні колодки (склад, нерівномірна суміш), різке охолодження гарячого диска (наприклад, у калюжі), недостатня обкатка нового диска.
Наслідки: Гірше гальмування, тверда педаль, швидкий знос диска й колодок, гул і хрускіт.
Як уникнути: Колодки Zimmermann або з допуском ECE R90, правильна обкатка. Які колодки ставити з дисками Zimmermann.
12. Неправильне положення супорта чи колодки

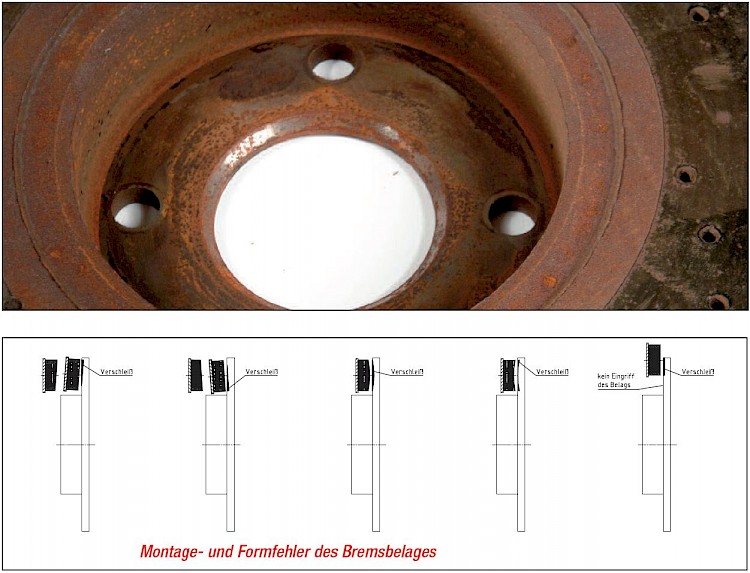

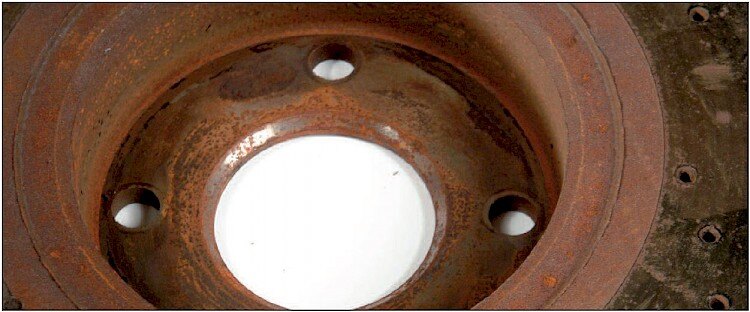

Що видно: Слід колодки не на всю ширину кільця, смуги іржі там, де колодка не працює.
Причина: Неякісні колодки, нерівна колодка, супорт стоїть під кутом до диска, часткова втрата фрикційного матеріалу.
Наслідки: Гірше гальмування, тверда педаль, менша робоча площа, місцевий знос і перегрів, биття керма.
Як уникнути: Перевіряйте кріплення й напрямні супорта, ставте колодки з допуском ECE R90.

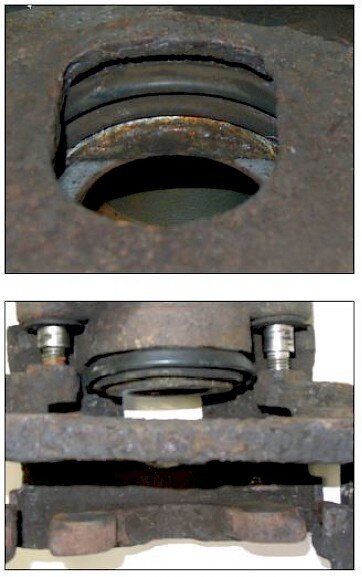

13. Однобічний знос диска
Що видно: Одна сторона диска зношена сильніше; свист і писк — інколи навіть без натискання на педаль.
Причина: Під час заміни не перевірили супорт: поршень, ущільнення й напрямні ходять туго чи нерівномірно, поршень не повертається повністю.
Наслідки: Гірше гальмування, однобічний знос і перегрів; у найгіршому разі кільце відривається від чаші.
Як уникнути: На кожній заміні колодок перевіряйте й змащуйте напрямні, оглядайте пильовики й поршень; заклинений супорт ремонтуйте або міняйте. Інструкція з монтажу.
Що допустимо: волосяні тріщини на перфорованих дисках

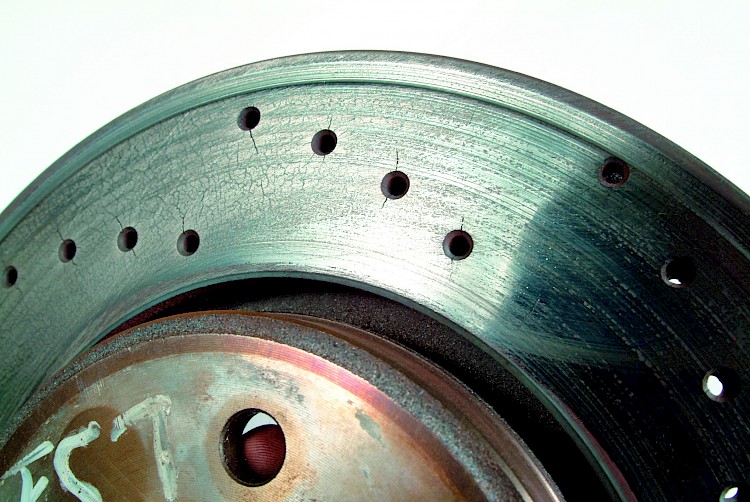

На перфорованих дисках (Sport Z) поява радіальних або сітчастих волосяних тріщин біля отворів — це нормально. За нормативом TÜV NORD для запасних дисків, на який посилається Zimmermann, допускаються тріщини завдовжки до 0,5 ширини кільця, завширшки й завглибшки до 0,2 мм. Більші тріщини виникають лише через механічне чи термічне перевантаження (тюнінг, автоспорт, трекові колодки).
Як не допустити пошкоджень
- Монтаж за інструкцією: чисті сухі посадкові поверхні, правильний момент і порядок затягування, перевірка биття.
- Обкатка 300 км без різких гальмувань.
- Колодки Zimmermann або з допуском ECE R90 — які колодки ставити.
- Справні супорт, напрямні й стоянкове гальмо; диски й колодки — завжди поосьово.
- Регулярно міряйте товщину: мінімальна товщина диска.
Описані тут пошкодження через монтаж, експлуатацію чи знос не є гарантійним випадком (див. Гарантія). Не впевнені, що сталося з вашим диском? Надішліть фото менеджеру в Telegram чи Viber — підкажемо.
Джерела — матеріали Otto Zimmermann GmbH: Reklamationsbeurteilung (оцінка рекламацій), FAQ п. 7. Фото — Otto Zimmermann.
