Гальмівний диск зношується разом з колодками: кожне гальмування знімає з робочої поверхні тонкий шар металу. Коли товщина диска доходить до мінімально допустимої, його треба міняти — навіть якщо на вигляд диск ще «нормальний». Нижче — що таке мінімальна товщина, де її знайти, таблиця значень для популярних авто за каталогом Zimmermann і як правильно виміряти диск.
Що таке мінімальна товщина і де її знайти
Мінімальна товщина — найменша товщина робочої частини диска, з якою його ще можна експлуатувати. Її встановлює виробник для кожного диска окремо. Значення зазвичай вибите на самому диску — на центральній частині (біля отворів під болти) або на торці: «MIN TH 22», «MIN 22.4 mm» чи просто «MIN 22». Якщо напис не читається, значення є в каталозі виробника дисків і в сервісній документації авто, а для популярних моделей — у таблиці нижче.
Скільки диск може зноситися
Для більшості легкових авто мінімальна товщина на 1,5–3 мм менша за товщину нового диска — тобто з кожного боку диск може зноситися приблизно на 0,8–1,5 мм. За даними каталогу Zimmermann:
- BMW — мінус 1,6 мм: 30 → 28,4 мм, 24 → 22,4 мм, 20 → 18,4 мм;
- Mercedes-Benz — переважно мінус 2,6 мм для передніх (28 → 25,4 мм, 25 → 22,4 мм) і мінус 1,7 мм для тонких задніх (10 → 8,3 мм);
- VW і Skoda — мінус 3 мм для передніх (25 → 22 мм, 30 → 27 мм) і мінус 2 мм для задніх (10 → 8 мм, 12 → 10 мм);
- Audi — мінус 2–3 мм: 30 → 28 мм, 34 → 31,5 мм, 38 → 35 мм;
- Ford, Mazda, Nissan, Honda — переважно мінус 2 мм: 25 → 23 мм, 26 → 24 мм, 28 → 26 мм;
- Kia і Hyundai — мінус 1,6–2 мм: 25 → 23,4 мм, 28 → 26,4 мм, 10 → 8 мм.
Це орієнтир: навіть для одного авто диски різних розмірів мають різний мінімум, тож завжди перевіряйте значення для свого диска.
Таблиця мінімальної товщини дисків для популярних авто
У таблиці — зовнішній діаметр × товщина нового диска і після стрілки мінімальна товщина, у мм, за каталогом Zimmermann. Для однієї моделі буває кілька розмірів — залежно від двигуна й гальм; свій розмір дивіться на старому диску або в описі диска для своєї модифікації. Назва моделі веде на сторінку з усіма дисками Zimmermann для неї.
| Модель | Передні диски | Задні диски |
|---|---|---|
| Audi A4 B8 2007–2015, Ауді А4 Б8 | 314×25 → 23 320×30 → 28 345×29,5 → 28 345×30 → 28 | 300×12 → 10 330×22 → 20 |
| Audi A6 C7 2010–2018, Ауді А6 С7 | 320×30 → 28 345×30 → 28 356×34 → 31,5 400×38 → 35 | 300×12 → 10 330×22 → 20 356×22 → 20 |
| BMW 3 F30 2011–2018, БМВ 3 F30 | 300×22 → 20,4 312×24 → 22,4 330×24 → 22,4 340×30 → 28,4 370×30 → 28,4 380×30 → 28,4 | 300×20 → 18,4 330×20 → 18,4 345×24 → 22,4 370×24 → 22,4 |
| BMW 5 E60 2001–2010, БМВ 5 E60 | 310×24 → 22,4 324×30 → 28,4 348×30 → 28,4 348×36 → 34,4 374×36 → 34,4 | 320×20 → 18,4 345×24 → 22,4 370×24 → 22,4 |
| BMW 5 F10 2009–2016, БМВ 5 F10 | 330×24 → 22,4 348×30 → 28,4 348×36 → 34,4 374×36 → 34,4 400×36 → 34,4 | 330×20 → 18,4 345×24 → 22,4 396×24 → 22,4 |
| Chevrolet Cruze J300 з 2009, Шевроле Круз | 276×26 → 23 300×26 → 23 | 268×12 → 10 292×12 → 10 |
| Ford Focus II 2004–2013, Форд Фокус 2 | 278×25 → 23 300×25 → 23 320×25 → 23 336×28 → 26 | 265×11 → 9 280×11 → 9 302×11 → 9,5 |
| Ford Focus III з 2010, Форд Фокус 3 | 278×25 → 23 300×25 → 23 320×25 → 23 335×25 → 23 350×25 → 23 | 271×11 → 9 302×11 → 9 |
| Ford Mondeo IV 2007–2015, Форд Мондео 4 | 300×28 → 26 | 302×11 → 9,5 |
| Honda CR-V III з 2006, Хонда СРВ 3 | 293×28 → 26 | 302×10 → 8 304,5×9 → 7,5 |
| Hyundai Tucson TL з 2015, Хюндай Туссан | 305×25 → 23,4 | 302×10 → 8 |
| Kia Sportage III (SL) з 2009, Кіа Спортейдж 3 | 280×26 → 24,4 300×28 → 26,4 | 262×10 → 8,4 284×10 → 8,4 |
| Kia Sportage IV (QL) з 2015, Кіа Спортейдж 4 | 305×25 → 23,4 | 302×10 → 8 |
| Mazda 6 GH 2007–2013, Мазда 6 GH | 299×25 → 23 | 280×10 → 8 |
| Mazda 6 GJ з 2012, Мазда 6 GJ | 297×28 → 26 320×28 → 26 | 278×10 → 8 |
| Mazda CX-5 KE 2011–2017, Мазда СХ-5 | 297×28 → 26 | 303×10 → 8 |
| Mazda CX-5 KF з 2016, Мазда СХ-5 | 297×28 → 26 320×28 → 26 | 303×10 → 8 |
| Mercedes C W204 2007–2015, Мерседес С W204 | 288×25 → 22,4 295×28 → 25,4–26 322×32 → 29,4–30 360×36 → 33–34 | 278×9 → 7,3 300×10 → 8,3 300×22 → 19,4 330×26 → 24 |
| Mercedes E W211 2002–2009, Мерседес Е W211 | 295×28 → 25,4 304×30 → 27,4 312×28 → 25,4 330×32 → 29,4–30 350×32 → 30 360×36 → 33–34 | 300×10 → 8,3 300×22 → 19,4 320×24 → 21,4 330×26 → 24 |
| Mercedes E W212 2009–2016, Мерседес Е W212 | 295×28 → 25,4 322×32 → 29,4–30 344×32 → 30 360×36 → 33–34 | 300×10 → 8,3 300×22 → 19,4 320×24 → 21,4 360×26 → 24 |
| Nissan Qashqai J10 2006–2014, Ніссан Кашкай | 296×26 → 24 320×28 → 26 | 292×9 → 8 292×16 → 14 |
| Nissan X-Trail T31 2007–2018, Ніссан Х-Трейл Т31 | 296×26 → 24 | 292×16 → 14 |
| Nissan X-Trail T32 з 2013, Ніссан Х-Трейл Т32 | 296×26 → 24 320×28 → 26 | 292×16 → 14 |
| Dacia / Renault Logan I з 2004, Рено Логан | 238×12 → 10,5 259×12 → 10,6 259×20,7 → 17,7 | — |
| Renault Sandero I з 2007, Рено Сандеро | 238×12 → 10,5 259×20,7 → 17,7 | — |
| Skoda Octavia II (A5) 2004–2013, Шкода Октавія А5 | 280×22 → 19 288×25 → 22 312×25 → 22 | 253×10 → 8 256×12 → 10 272×10 → 8 282×12 → 10 |
| Skoda Octavia III (A7) з 2012, Шкода Октавія А7 | 276×24 → 21 288×25 → 22 312×25 → 22 340×30 → 27 | 253×10 → 8 272×10 → 8 310×22 → 20 |
| Skoda Rapid 2012–2019, Шкода Рапід | 256×22 → 19 288×25 → 22 | 230×9 → 7 |
| Skoda Superb II 2008–2015, Шкода Суперб 2 | 288×25 → 22 312×25 → 22 340×30 → 27 345×30 → 27 | 256×12 → 10 272×10 → 8 282×12 → 10 310×22 → 20 |
| Subaru Forester SG 2002–2012, Субару Форестер | 277×24 → 22 293×24 → 22 | 266×10 → 8,5 |
| Toyota RAV4 IV з 2012, Тойота РАВ4 | 296×28 → 25 328×28 → 25 | 281×12 → 10,5 |
| VW Golf V 2003–2009, Фольксваген Гольф 5 | 280×22 → 19 288×25 → 22 312×25 → 22 345×30 → 27 | 253×10 → 8 256×12 → 10 282×12 → 10 310×22 → 20 |
| VW Golf VII з 2012, Фольксваген Гольф 7 | 276×24 → 21 288×25 → 22 312×25 → 22 340×30 → 27 | 272×10 → 8 300×12 → 10 310×22 → 20 |
| VW Passat B7 2010–2015, Фольксваген Пассат Б7 | 312×25 → 22 340×30 → 27 | 282×12 → 10 310×22 → 20 |
| VW Passat B8 з 2014, Фольксваген Пассат Б8 | 312×25 → 22 340×30 → 27 | 272×10 → 8 282×12 → 10 300×12 → 10 310×22 → 20 |
| VW Tiguan I 2007–2018, Фольксваген Тігуан | 312×25 → 22 | 282×12 → 10 |
Немає вашого авто в таблиці? Мінімальна товщина вказана в характеристиках кожного диска в каталозі гальмівні диски Zimmermann, або напишіть нам — підкажемо за VIN.

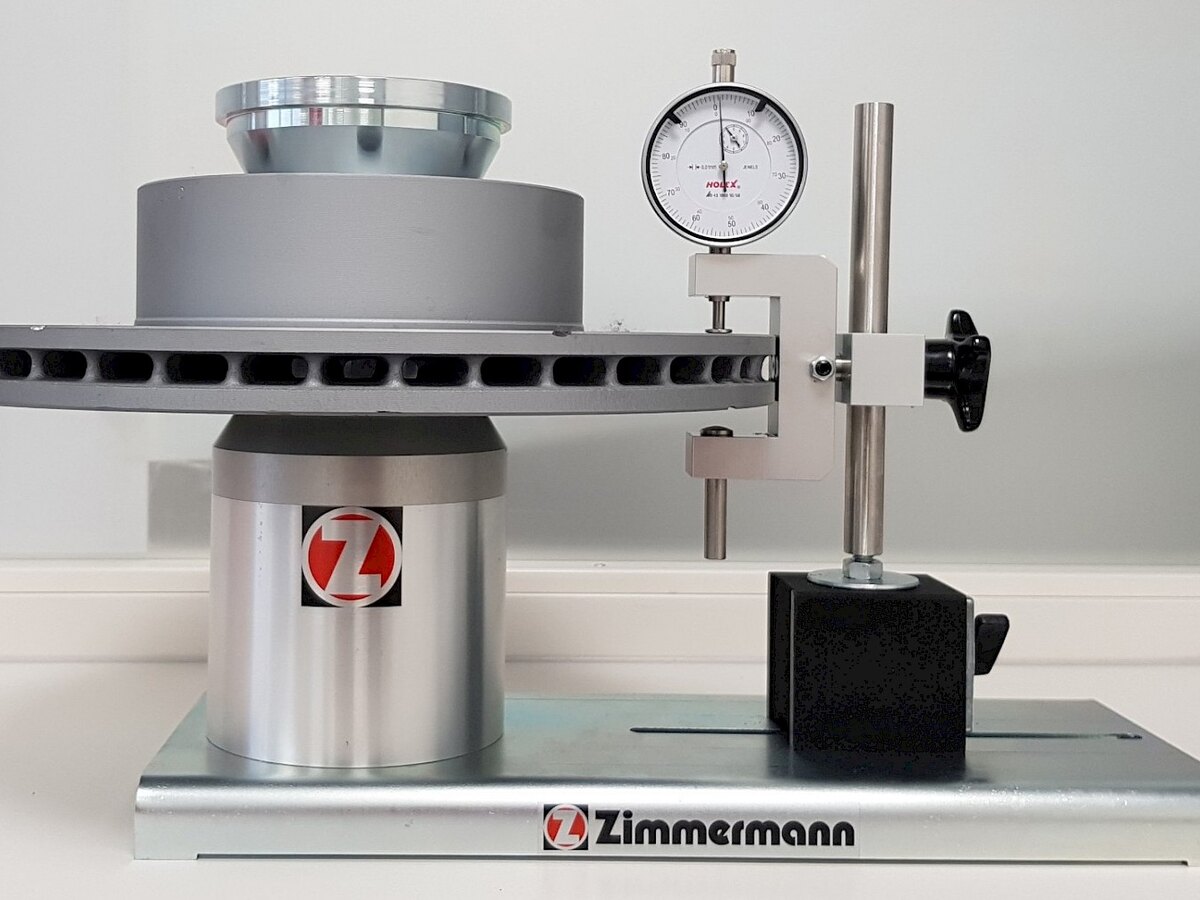

Як правильно виміряти товщину диска
- Вимірюйте мікрометром. Звичайний штангенциркуль упирається в бурт — незношений виступ по зовнішньому краю диска — і показує більше, ніж є насправді.
- Міряйте в робочій зоні, приблизно на 10 мм від зовнішнього краю, у 6–8 точках по колу.
- Беріть найменше значення й порівнюйте з мінімальною товщиною.
- Заодно оцініть різнотовщинність: якщо значення в різних точках відрізняються на кілька сотих міліметра, гальма можуть бити навіть на «товстому» диску. Детальніше — у статті «Биття гальмівних дисків».
Коли міняти диск, навіть якщо товщина в нормі
- глибокі кільцеві борозни або високий бурт по краю;
- тріщини — особливо біля отворів перфорації чи з боку маточини;
- синюваті плями перегріву, биття, яке відчувається в кермі й педалі;
- сильна корозія робочої поверхні або ребер вентиляції.
Як розпізнати ці пошкодження — у статті «Поширені пошкодження гальмівних дисків».
Чому не можна їздити на дисках, тонших за мінімум
- менше металу — диск гірше поглинає й відводить тепло, швидше перегрівається, з’являються «згасання» гальм і тріщини;
- у вентильованого диска тоншають робочі стінки — зростає ризик руйнування;
- поршні супорта висуваються далі, ніж передбачено, — можливі заїдання й підтікання;
- нові колодки на зношеному диску гірше притираються й гальмують слабше.
Проточувати диск нижче мінімальної товщини не можна. Проточка взагалі має сенс лише для дисків з великим запасом товщини — і все одно скорочує їхній ресурс.
Правила заміни дисків
- диски міняють парою на осі — з обох боків одночасно;
- разом з новими дисками завжди ставлять нові колодки — коли пора міняти колодки, розповідаємо в статті «Коли міняти гальмівні колодки»;
- перед установкою маточину очищають до блиску й перевіряють биття;
- диски Zimmermann з покриттям Coat Z не потрібно знежирювати від консерваційного мастила — їх ставлять одразу.
Підібрати гальмівні диски Zimmermann для свого авто можна за маркою й моделлю в каталозі або за VIN — підберемо безкоштовно. Чим відрізняються лінійки дисків — у статті «Coat Z, Sport Z, Black Z чи Formula».
