Переклад офіційної пам'ятки Zimmermann 974.1030 і розділу Formula S з інструкції FusionZ 973.0001. Завантажити PDF для майстра (А4, можна роздрукувати або надіслати в месенджер).
Formula S — диск зі сталевою чашею
Formula S — складений диск зі сталевою чашею (менша маса, менше викидів CO₂ у виробництві). З ним потрібна особлива обережність: Handle with Care!
Чого не можна робити

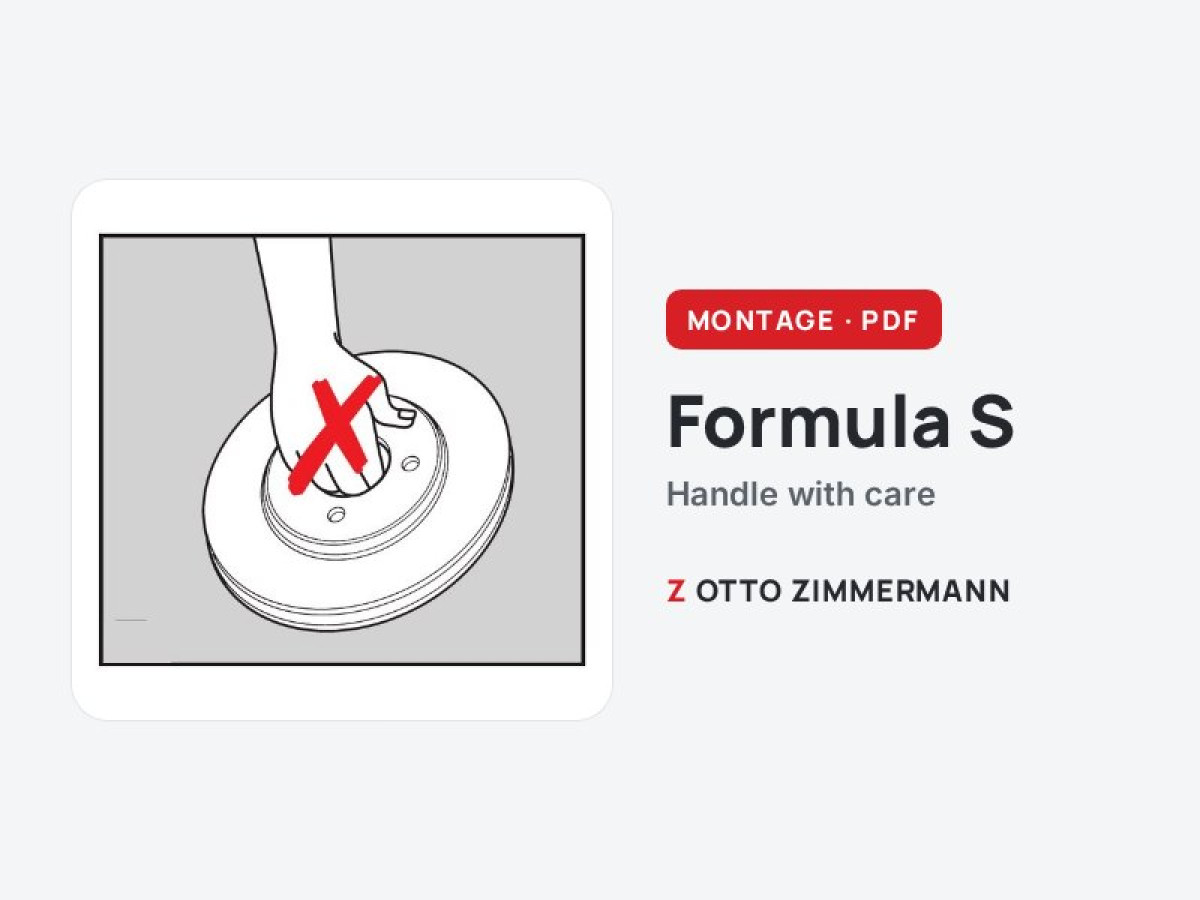

- Не беріть і не носіть диск за центральний отвір.
- Не застосовуйте силу при демонтажі старого диска.
- Щоб повернути колеса, крутіть кермо — не тягніть і не штовхайте за диск.
Монтаж
- Підготуйте маточину, як для будь-якого диска: посадкова поверхня чиста й рівна, биття маточини — до 0,03 мм, перевірено супорт і ходову (див. загальну інструкцію).
- Злегка змастіть посадкове місце диска на маточині (на відміну від Formula Z / F і литих дисків).
- Утримувальний гвинт диска лише наживіть — без затягування моментом.
- Биття диска вимірюйте лише із затягнутими колісними болтами: потрібні проставки (наприклад, кільце, що імітує колісний диск). Вимірюється сумарне биття маточини й диска — до 0,1 мм.
- Колісні болти затягуйте хрест-навхрест у два етапи: спершу легко, потім моментом виробника авто.
Відео Zimmermann про монтаж Formula S: YouTube.
Обкатка
Як і для інших дисків: перші 300 км без різкого гальмування, кілька плавних пригальмовувань без спрацьовування ABS.
Джерело: Otto Zimmermann GmbH, пам'ятка «Formula:S — Wichtig!», документ 974.1030_0, і інструкція 973.0001_5 — otto-zimmermann.de. Переклад українською — otto-zimmermann.store, партнер офіційного дистриб'ютора Zimmermann в Україні. Малюнки — Otto Zimmermann. У разі розбіжностей діє оригінал і вимоги виробника автомобіля.
