Перевод официальной памятки Zimmermann 974.1030 и раздела Formula S из инструкции FusionZ 973.0001. Скачать PDF для мастера (А4, можно распечатать или отправить в мессенджер).
Formula S — диск со стальной чашей
Formula S — составной диск со стальной чашей (меньше масса, меньше выбросов CO₂ на производстве). С ним нужна особая осторожность: Handle with Care!
Чего нельзя делать

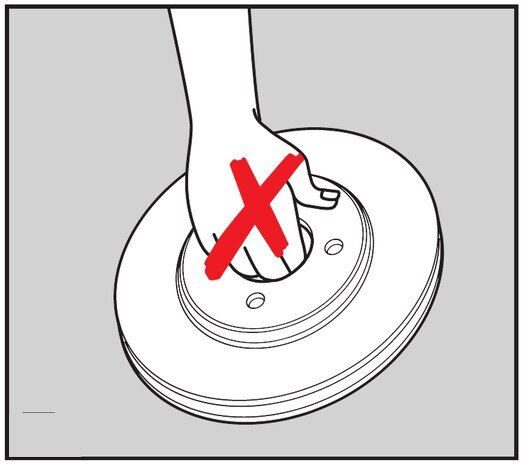

- Не берите и не носите диск за центральное отверстие.
- Не применяйте силу при демонтаже старого диска.

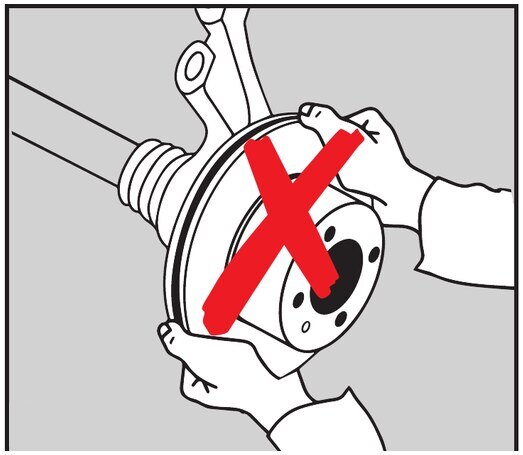

- Чтобы повернуть колёса, крутите руль — не тяните и не толкайте за диск.
Монтаж
- Подготовьте ступицу, как для любого диска: посадочная поверхность чистая и ровная, биение ступицы — до 0,03 мм, проверены суппорт и ходовая (см. общую инструкцию).

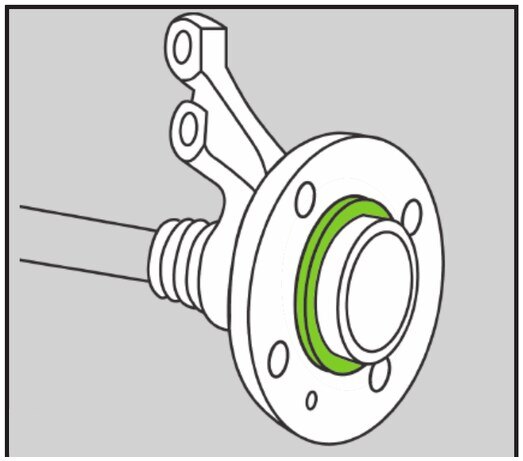

- Слегка смажьте посадочное место диска на ступице (в отличие от Formula Z / F и литых дисков).
- Удерживающий винт диска только наживите — без затяжки моментом.
- Биение диска измеряйте только с затянутыми колёсными болтами: нужны проставки (например, кольцо, имитирующее колёсный диск). Измеряется суммарное биение ступицы и диска — до 0,1 мм.
- Колёсные болты затягивайте крест-накрест в два этапа: сначала легко, затем моментом производителя авто.
Видео Zimmermann о монтаже Formula S: YouTube.
Обкатка
Как и для других дисков: первые 300 км без резкого торможения, несколько плавных притормаживаний без срабатывания ABS.
Источник: Otto Zimmermann GmbH, пам'ятка «Formula:S — Wichtig!», документ 974.1030_0, і інструкція 973.0001_5 — otto-zimmermann.de. Перевод — otto-zimmermann.store, партнёр официального дистрибьютора Zimmermann в Украине. Рисунки — Otto Zimmermann. При расхождениях действует оригинал и требования производителя автомобиля.
